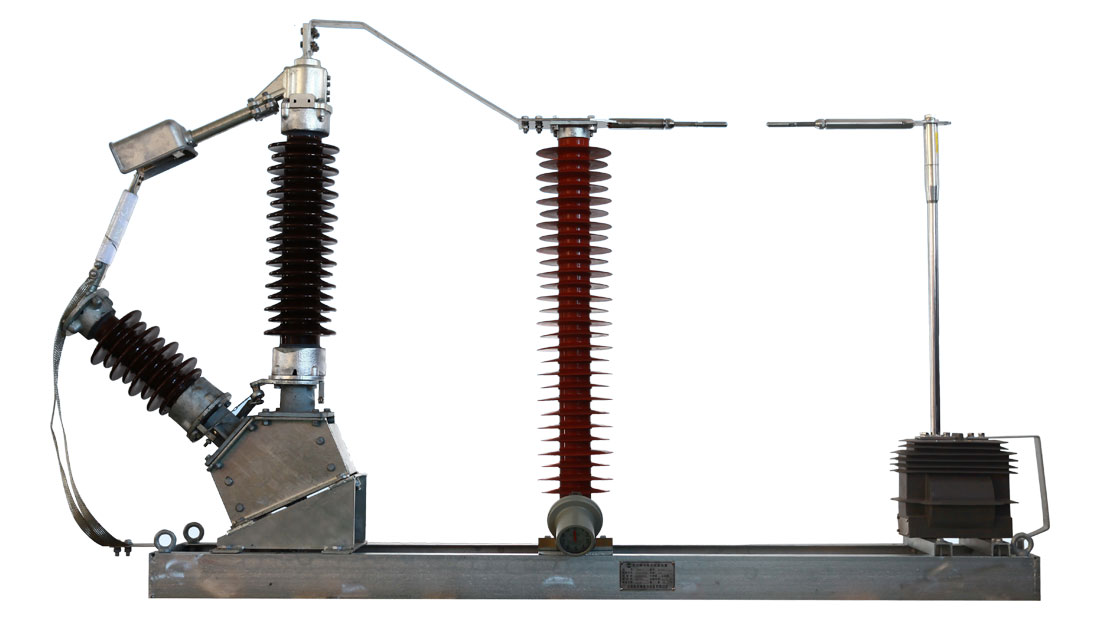

变压器中性点成套装置

BZFZ-110/220系列主变中性点成套装置主要用在110kV/220kV变电站中，其主要功能用于110kV/220kV有效接地电网中不接地变压器的中性点过电压保护。

间隙电极放电保护功能当变压器的中性点出现过电压，且过电压值超过间隙放电电压值时，间隙放电。放电电弧将变压器的中性点接地，使局部不接地电网转变为由电弧接地的有效接地电网。不仅在事故状态下保护变压器中性点绝缘的安全，同时也有效保护电网中其它在线设备的安全。

　　间隙放电回路电流测量功能 设置在间隙放电回路中的电流互感器，反映放电电流的大小，继电保护装置可利用此电流信号， 必要时将变压器快速退出电网。

　　BZFZ系列棒间隙，采用 R=8mm 半球型不锈钢棒或铜棒，表面镜面抛光处理。

间隙距离可调范围

BZFZ-110： 90-175mm（标准型号）            BZFZ-220：250-400mm（标准型号）

工频放电电压范围(有效值、0海拔)

BZFZ-110：50- 63kV 可调                      BZFZ-220：100-127kV 可调
